BSF-Serie Durchführungen für Lagersensoren
Benötigen Sie Beratung bei der Auswahl der richtigen Durchführung?
Kontaktieren Sie einen unserer Techniker unter 02166 999 44 oder senden Sie uns eine E-Mail

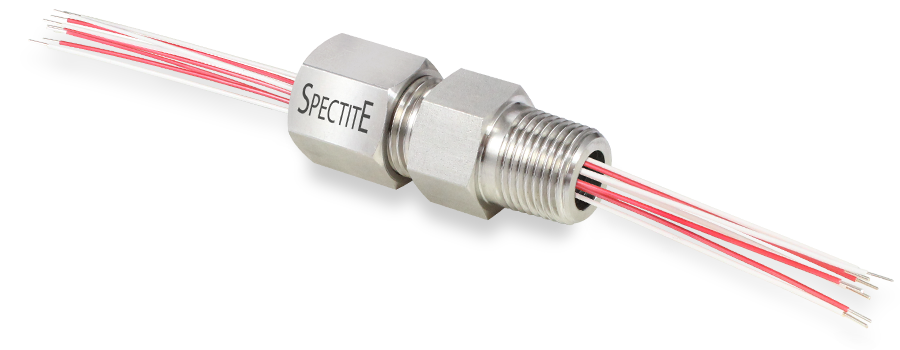

Durchführung der BSF-Serie wurden speziell für die Verwendung mit Lagersensoren entwickelt. Beim Herausführen einzelner Sensoren oder Messgerätekabel aus einem ölgefüllten Lagergehäuse verhindern sie, dass Öl entlang der Sensorleitungen austritt.
Gängige Anwendungen sind etwa das Abdichten von Lagersensoren an Motoren, Pumpen, Generatoren usw. sowie von anderen Sensoren, die aus einem Prozessgehäuse bei geringem Druck herausgeführt werden.
Die Durchführungen der BSF-Serie dichten isolierte Drähte von 32 AWG (Ø 0,2mm) bis 20 AWG (Ø 0,8mm) ab. Es gibt sie in drei Größen (2 bis 4) mit 1/4"-, 1/2"- und 3/4"-Prozessanschluss mit BSPT- (konisches Gas- oder DIN 2999 „R“) und NPT-Gewinde sowie ISO-, SAE- und UNF-Gewinden, wie in Abschnitt 3 dargestellt.
Spectite® Durchführungen wurden für eine mühelose Montage und Installation entwickelt. Solange die Elemente nicht unter Druck oder Vakuum stehen können sie problemlos justiert, entfernt oder ausgetauscht werden.
- Zur Abdichtung isolierter Drähte
- Eintauchtiefe der Elemente einfach zu justieren
- Durchführungen in drei Größen erhältlich
- Entwickelt für die einfache Installation von Drähten mit einem Außendurchmesser von 0,5mm bis 3,5mm
- Richtwert-Druckbereich: Vakuum bis 3 bar
- Temperaturbereich: -40°C bis +225°C

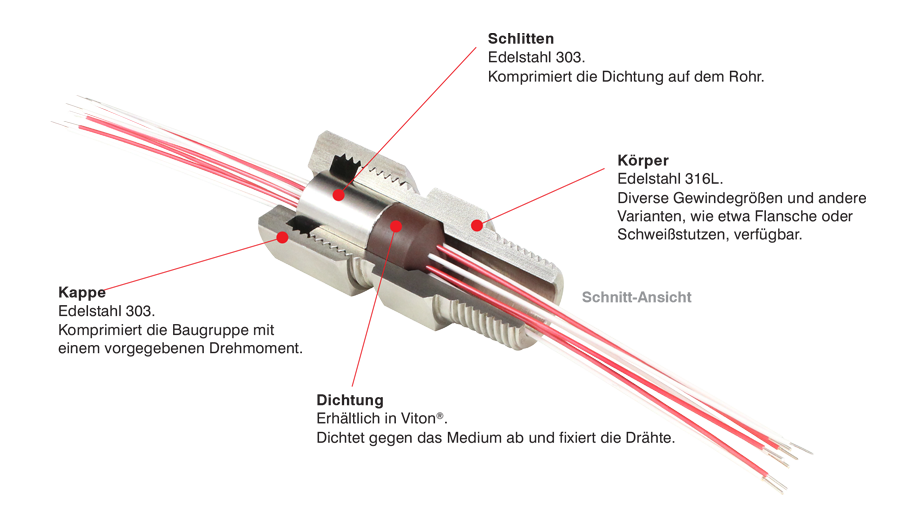

- Mediumberührene Teile aus Edelstahl 316L (siehe Abbildung oben)
- Wiederverwendbare Durchführung mit austauschbaren internen
| Standard-Körper (A-Kappe) | Gewindekappe (B Kappe) | Schweißstutzen | Flansche |
|---|---|---|---|
 |
 |
 |
 |
| Standard-Körper, geeignet für die meisten Anwendungen. | Ermöglicht, auf der dem Prozessanschluss gegenüberliegenden Seite, die Montage an Anschlussköpfe oder Rohrleitungen. | Lieferung ohne Gewinde zur dauerhaften Schweißmontage. Im Bestellcode 'WELD' als Prozessanschluss angeben. |
Zum Anschluss an einen Gegenflansch innerhalb des Prozesses. Details zu den verfügbaren Flanschen siehe Abschnitt „Flansche (optional)“. |
| Größe 2 (1/4"-Gewinde oder äquivalent) | Größe 3 (1/2"-Gewinde oder äquivalent) | Größe 4 (3/4"-Gewinde oder äquivalent) |
|---|---|---|
| Standard-Gewindegrößen | Standard-Gewindegrößen | Standard-Gewindegrößen |
| 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 1/2" BSPT, 1/2" BSPP, 1/2" NPT | 3/4" BSPT, 3/4" BSPP, 3/4" NPT |
| Alternative Gewindegrößen | Alternative Gewindegrößen | Alternative Gewindegrößen |
| M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT | M22x1.5, 3/4" SAE-16, 7/8" UNF-14 |
| M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 | M24x2.0, 7/8" SAE-14, 1" UNF-14 |
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | ||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 |
| Dichtungsmaterial | Code | Farbe | Beispiel | Einsatztemperatur | Wiederverwendbar | Materialbeschreibung und Eigenschaften |
|---|---|---|---|---|---|---|
| Viton® | V | Braun |  |
-40°C bis +225°C (kurzzeitig bis +285°C) |
Ja | Fluorelastomer, beständig gegen Kohlenwasserstoffe, korrosive industrielle Chemikalien und Öle, geringe Durchdringungsrate, mechanisch robust auch bei hohen Temperaturen. |
| Typ A | Beschreibung | Typ B | Beschreibung |
|---|---|---|---|
 STANDARD |
Durchführung mit Standard-Kappe und einem Gewinde zur Montage in den Prozess. |  |
Standard Fitting mit Gewindekappe Typ B zum Anschluss an Rohre/Anschlussköpfe oder Gehäuse. Das Gewinde der Kappe entspricht dem Gewinde des Körpers. Für Kappen mit vom Gewinde des Körpers abweichendem Gewinde, den Gewindetyp nach dem 'B' im Bestellcode angeben, z.B.: Bei Durchführungen mit Schweißstutzen muss für die B-Kappe die Gewindeform angegeben werden. |
| Typ | Beispiel | Ausführung | Maximal kompatible Baugröße |
Außen-Ø | Materialstärke |
|---|---|---|---|---|---|
| KF Flansch |  |
KF16 | Größe 2 | 30mm | 5.08mm |
| KF25 | Größe 3 | 40mm | 5.08mm | ||
| KF40 | Größe 5 | 55mm | 5.08mm | ||
| KF50 | Größe 5 | 75mm | 5.08mm | ||
| CF Flansch | |
DN16CF | Größe 3 | 33.8mm | 7.6mm |
| DN25CF | Größe 4 | 54.0mm | 11.9mm | ||
| DN35-40CF | Größe 5 | 69.9mm | 12.7mm | ||
| DN50CF | Größe 5 | 85.7mm | 16.0mm | ||
| DN63CF | Größe 5 | 114.3mm | 17.3mm |
CF-Flansche sind nicht drehbar (fest) und entsprechen der ISO-Norm 3669-2017.
KF-Flansche sind kompatibel mit der Spezifikation nach ISO-Norm 2861.
Viele andere Flanschausführungen sind auf Anfrage erhältlich (DIN, JIS, ANSI, etc.), kontaktieren Sie uns für weitere Details.
Baugröße, Richtdruckwerte1 und verfügbare Bohrungs-Ø für BSPT, BSPP und NPT Gewinde
| Baugröße | Anzahl Elemente |
Größe 2 (1/4") | Anzahl Elemente |
Größe 3 (1/2") | Anzahl Elemente |
Größe 4 (3/4") | |
|---|---|---|---|---|---|---|---|
| Dichtung | V | V | V | ||||
| Leitungsgröße (Ø)3 | Der maximale Richtdruckwert (in bar) bei 20°C ist für jedes Dichtungsmaterial gemäß der Elementgröße1 angegeben.
Diese Werte sind Richtwerte, die Eignung eines der hier beschriebenen Produkte für eine bestimmte Anwendung liegt ganz im Ermessen des Käufers, der dies für seine jeweilige Anwendung am besten beurteilen kann. |
||||||
| Minimum | Maximum | ||||||
| 0.5mm | 1.5mm | 2 bis 4 | 3 bar | 2 bis 8 | 3 bar | 2 bis 14 | 3 bar |
| 1.8mm | 2.8mm | 2 bis 4 | 2 bis 8 | ||||
| 2.9mm | 3.5mm | 2 bis 6 | |||||
- Die für die einzelnen Dichtungsarten angegebenen Richtdruckwerte gelten bei 20°C. Spectite®-Durchführungen von TC GmbH sind so konzipiert, dass sie die Elemente effizient abdichten und Bewegung unter Druck und Vakuum verhindern. Es ist gute Installationspraxis, die Elemente zusätzlich mechanisch zu sichern, wenn der Differenzdruck 50 % des Richtdruckwertes der Durchführung bei 20°C überschreitet. Bei einem Temperaturanstieg ist mit einer Verringerung des maximalen Richtdruckwertes zu rechnen. Der maximale Richtdruckwert (in bar) bei 20°C ist für jedes Dichtungsmaterial gemäß der Elementgröße1 angegeben. Diese Werte sind Richtwerte, die Eignung eines der hier beschriebenen Produkte für eine bestimmte Anwendung liegt ganz im Ermessen des Käufers, der dies für seine jeweilige Anwendung am besten beurteilen kann.
- Andere Arten von Prozessanschlüssen verfügba
- Die genannten Proben-Ø sind üblichen Größen, für allgemeine industrielle Anwendungen. Andere Proben-Ø, zwischen dem kleinsten und größten genannten Wert, können geliefert werden.
| Größe 2 (1/4"-Gewinde oder äquivalent) | Größe 3 (1/2"-Gewinde oder äquivalent) | Größe 4 (3/4"-Gewinde oder äquivalent) |
|---|---|---|
 |
 |
 |
